Progettazione generativa con AI e design per la stampa 3D

Negli ultimi anni il dibattito sull’Intelligenza Artificiale ha invaso ogni settore. Nel mondo della modellazione e della fabbricazione digitale, il primo impatto è stato caratterizzato da un misto di scetticismo e curiosità: da una parte le promesse di generatori Text-to-3D capaci di sfornare file STL a partire da una semplice frase; dall’altra la cruda realtà di mesh geometricamente incoerenti, piene di errori di superficie e del tutto inutilizzabili per una reale applicazione ingegneristica.

Ma se lasciamo da parte l’hype dei generatori d’immagini tridimensionali per uso ludico e guardiamo dove l’algoritmo incontra la fisica, scopriamo che l’AI – sotto forma di Progettazione Generativa – sta rivoluzionando silenziosamente il modo in cui pensiamo, disegniamo e stampiamo i componenti meccanici.

Non si tratta di far “disegnare” la stampante al posto nostro, ma di ribaltare il paradigma del CAD tradizionale: passare dal disegnare una forma al definire i vincoli e le forze.

Dalla geometria al carico: cos’è la Progettazione Generativa?

Nel CAD parametrico tradizionale (da Fusion 360 a FreeCAD, passando per SolidWorks), il progettista parte da uno schizzo 2D, estrude, applica smussi, svuota volumi e aggiunge nervature basandosi sul proprio intuito o su calcoli FEA (Analisi agli Elementi Finiti) condotti a posteriori. Spesso, per sicurezza, si tende a “sovradimensionare” il pezzo, ottenendo componenti rigidi ma inutilmente pesanti.

La Progettazione Generativa fa l’esatto opposto:

1. Si definisce il volume massimo occupabile dal pezzo (design space).
2. Si bloccano i punti di fissaggio (fori per viti, perni, superfici d’appoggio).
3. Si applicano i vettori di carico (forze di trazione, flessione, torsione o pressione a cui il pezzo sarà sottoposto).
4. L’algoritmo analizza la distribuzione delle tensioni e genera una forma ottimizzata rimuovendo tutto il materiale che non lavora.

Il risultato è una struttura ossea, “bionica” od organica, in cui ogni singolo millimetro cubo di filamento ha la precisa funzione di scaricare una forza.

Perché la Progettazione Generativa ama la Stampa 3D (e viceversa)

Se aveste mostrato un componente generato da un algoritmo di design generativo a un fresatore CNC negli anni ’90, vi avrebbe risposto che era un pezzo impossibile da produrre. Le forme organiche, i vani interni cavi e le geometrie a ragnatela richiederebbero lavorazioni a 5 assi complessissime e uno spreco di truciolo enorme.

Qui entra in gioco la fabbricazione additiva (FDM, SLA, SLS). La stampa 3D non soffre per la complessità geometrica: stampare un cubo pieno o una struttura bionica a reticolo richiede lo stesso tipo di lavoro per la macchina. Anzi, meno materiale deposita l’ugello, meno la stampa costa e meno dura.

Il binomio AI-Stampa 3D genera tre vantaggi immediati:

• Risparmio di filamento: Fino al 40-60% di materiale in meno a parità di rigidezza nei punti chiave.
• Riduzione dei tempi di stampa: Meno passaggi dell’hotend significano ore risparmiate sul piatto.
• Sostenibilità ed efficienza energetica: Meno plastica consumata e meno energia termica impiegata.

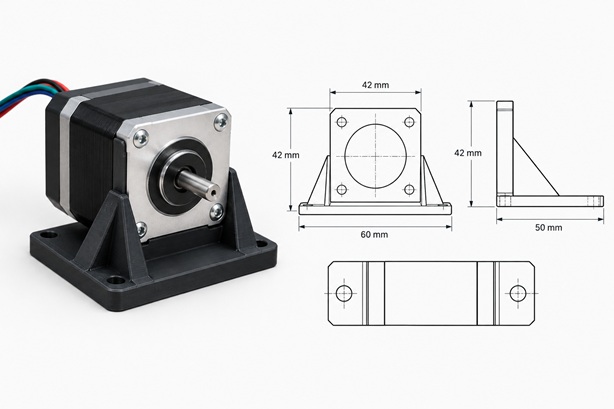

Test sul campo: Progettare una staffa di supporto per motore NEMA 17

Per toccare con mano la differenza, abbiamo messo a confronto tre approcci differenti per la realizzazione di una staffa di supporto per un motore passo-passo NEMA 17, soggetta a una forza di flessione di 50 N sul braccio sbalzato.

Tutti i campioni sono stati stampati in PETG con ugello da 0.4 mm, altezza strato 0.2 mm e 4 perimetri esterni.

Parametro	1. Blocco Solido Tradizionale	2. Svuotato con Infill (20% Gyroid)	3. Progettazione Generativa (AI)
Peso complessivo	82 grammi	48 grammi	31 grammi
Tempo di stampa	3h 15m	2h 05m	1h 22m
Materiale Usato	~27.3 metri	~16.0 metri	~10.3 metri
Resistenza a flessione (Fessurazione)	Cedimento a ~180 N	Cedimento a ~95 N (delaminazione infill)	Cedimento a ~165 N

Risultati del test:

Il pezzo svuotato con infill classico ha mostrato la tipica debolezza delle strutture trasversali: sotto carico, le pareti sottili si sono separate dall’infill interno.

Il pezzo nato dalla progettazione generativa, pur pesando il 35% in meno rispetto al pezzo con infill al 20%, ha resistito a carichi quasi doppi rispetto a quest’ultimo, sfiorando la resistenza del blocco solido. L’algoritmo ha concentrato la densità di materiale lungo le linee di forza (stress flow lines), eliminando la plastica dove il carico era nullo.

Come iniziare: I tool alla portata di maker e progettisti

Non serve un supercomputer per iniziare a sfruttare gli algoritmi generativi nei propri progetti. Ecco gli strumenti software più accessibili oggi:

1. Autodesk Fusion 360 (Generative Design): È lo standard de facto per la community. L’ambiente dedicato alla progettazione generativa permette di impostare vincoli, carichi e materiali, restituendo diverse opzioni di forma pronte per essere esportate in STL o rimodellate.
2. Ansys Discovery / Altair Inspire: Strumenti di livello industriale orientati alla simulazione in tempo reale. Permettono di vedere la forma organica variare istantaneamente mentre si applica una forza con il mouse.
3. nTop (nTopology): Il software definitivo per la fabbricazione additiva avanzata. Lavora direttamente su geometrie bioniche e reticolari (lattices), consentendo di sfumare l’infill in base agli stress meccanici.
4. Tool Open Source e Web-based: Progetti come TopOpt o plugin dedicati per Blender e FreeCAD stanno muovendo i primi passi per portare la modellazione algoritmica anche nei software liberi.

Le insidie del percorso: Attenzione all’orientamento di stampa

Non è tutto oro quel che luccica. L’AI calcola le forze considerando il pezzo come un solido isotropo (ovvero con le stesse proprietà meccaniche in tutte le direzioni). Ma una stampa FDM non è isotropa: ha una debolezza intrinseca lungo l’asse Z (l’adesione tra i livelli).

Quando utilizzate il design generativo per la stampa FDM:

• Considerate l’orientamento sul piatto: Se l’algoritmo crea un puntone sottile inclinato, assicuratevi che le forze non agiscano perpendicolarmente alle linee di fusione dei layer.
• Attenzione ai supporti: Le forme bioniche generate dall’AI possono presentare sbalzi complessi. Sfruttate i vincoli di “fabbricabilità additiva” presenti nei software CAD (es. impostare un angolo minimo di sbalzo di 45° per evitare di riempire il pezzo di supporti).

Considerazioni finali

L’Intelligenza Artificiale applicata alla modellazione 3D non sostituirà il senso critico del progettista, né l’esperienza sul campo di chi conosce la propria stampante.

Tuttavia, la progettazione generativa rappresenta il vero ponte tra la teoria ingegneristica e la fabbricazione digitale. Imparare a padroneggiare questi strumenti significa smettere di stampare “plastica inutile” e iniziare a produrre componenti efficienti, leggeri e dall’estetica inconfondibile. E la prossima volta che qualcuno vi dirà che l’AI serve solo a fare immagini simpatiche, mostrate metriche alla mano quanto filamento vi ha fatto risparmiare nell’ultimo progetto.
