10 problematiche nella stampa 3D FDM

La stampa 3D FDM (Fused Deposition Modeling) è una delle tecniche più diffuse e accessibili nel mondo della prototipazione e della produzione personale. Tuttavia, dietro la sua apparente semplicità si nasconde una complessa interazione di parametri termici, meccanici e chimici.
Ogni maker, alle prime esperienze, incontra una serie di problematiche ricorrenti che possono compromettere la qualità dei modelli. In questo articolo analizzeremo in modo dettagliato le prime 10 problematiche nella stampa 3d, comprendendone le cause e le soluzioni pratiche.

1. Adesione al Piano (Bed Adhesion)

La prima barriera alla stampa di successo è l’adesione del primo layer al piano di stampa.
Una scarsa adesione porta a distacchi, sollevamenti e pezzi incompleti.

Cause comuni:

• Piano non livellato o Z offset errato.
• Piano sporco di grasso, polvere o residui di stampa precedente.
• Temperatura del piano troppo bassa o non uniforme.
• Scelta errata del tipo di superficie (vetro, PEI, nastro, adesivo, ecc.).

Soluzioni:

• Livellare il piano con attenzione (tramite autolevel o manualmente con spessimetro o foglio da 80g).
• Pulire con alcool isopropilico o detergente neutro.
• Utilizzare adesivi specifici (colla stick, lacca, Magigoo, ecc.) solo quando necessario.
• Regolare la temperatura del piano in funzione del materiale: PLA 55–65 °C, PETG 70–80 °C, ABS 90–110 °C.

2. Il Fenomeno del Warping (Deformazione Termica)

Il warping è la deformazione termica che porta gli angoli del pezzo a sollevarsi dal piano. È causato dalla contrazione del materiale durante il raffreddamento.

Cause principali:

• Elevata differenza di temperatura tra layer successivi.
• Correnti d’aria o sbalzi termici nell’ambiente.
• Materiale con elevata contrazione (ABS, Nylon, ASA).

Come prevenirlo:

• Utilizzare un box chiuso o almeno proteggere l’area di stampa da correnti d’aria.
• Aumentare la temperatura del piano e ridurre la ventilazione nei primi layer.
• Usare brim o raft per aumentare l’area di contatto.
• Impostare un profilo di raffreddamento graduale (ventola 0% → 40% dopo il 5° layer).

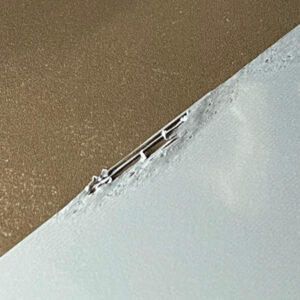

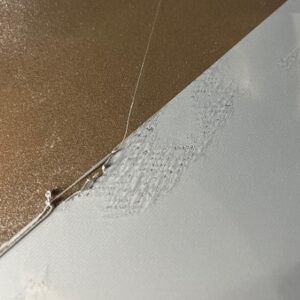

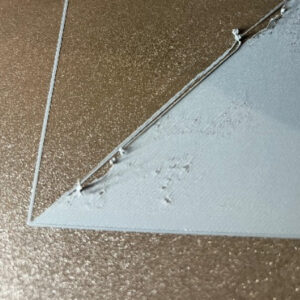

3. Gestione dell’Offset Z e Compressione (Squish)

Il primo layer è cruciale: troppo schiacciato crea eccessiva adesione e deformazioni; troppo alto compromette l’adesione.

Sintomi di squish errato:

• Primo layer “lucido e schiacciato”: Z troppo basso.
• Primo layer discontinuo o con linee separate: Z troppo alto.

Correzione:

• Regolare l’offset Z in incrementi di 0.02 mm.
• Verificare la planarità del piano e la coerenza su tutti gli angoli.
• Nei sistemi con autolevel, assicurarsi che la mesh venga aggiornata dopo ogni modifica meccanica.

4. Problemi di Estrusione

La regolarità del flusso è la chiave della qualità.

Sintomi comuni:

• Strati mancanti, linee vuote o irregolari.
• Estrusione a “singhiozzo”.

Cause possibili:

• Ugello parzialmente ostruito.
• Ingranaggi dell’estrusore sporchi o allentati.
• Filamento di bassa qualità o con umidità.
• Temperatura di estrusione troppo bassa.

Soluzioni:

• Pulizia periodica dell’hotend con cold pull o ago in acciaio.
• Controllo della tensione della molla dell’estrusore.
• Conservazione del filamento in contenitori sigillati con essiccante.
• Regolare la temperatura in base al materiale (PLA 190–210 °C, PETG 230–250 °C, ABS 240–260 °C).

5. Intasamento (Clogging) e Termocoppia

L’intasamento dell’ugello è spesso conseguenza di un errato controllo termico.
Una termocoppia difettosa o un PID non tarato può generare oscillazioni termiche significative.

Indicazioni:

• Se il flusso varia nel tempo, controllare le letture di temperatura in tempo reale.
• Effettuare una taratura PID dal firmware o tramite software di controllo.
• Pulire regolarmente l’hotend e, se necessario, sostituire il tubo PTFE (nei sistemi Bowden).

6. Sotto/Sovra-Estrusione: Calibrazione Meccanica e Flusso

Una corretta estrusione dipende da una doppia calibrazione: meccanica (E-steps) e volumetrica (flusso nel slicer).

Per risolvere:

1. Misurare e calibrare gli steps/mm inviando 100 mm di filamento e verificando quanto effettivamente estruso.
2. Regolare il flow rate nel software di slicing (generalmente 95–105%).
3. Assicurarsi che il diametro reale del filamento (misurato con calibro) corrisponda a quello impostato.

7. Stringing (Retrazione e Viscosità)

Il stringing è la formazione di sottili fili di plastica tra parti separate del modello.

Cause:

• Retrazione insufficiente o troppo lenta.
• Temperatura di estrusione eccessiva.
• Movimento a vuoto troppo lento.

Correzione:

• Aumentare la distanza di retrazione (es. da 0.8 mm a 1.2 mm per direct drive, 4–6 mm per Bowden).
• Incrementare la velocità di retrazione (30–60 mm/s).
• Ridurre leggermente la temperatura di stampa.
• Attivare la funzione combing within infill o avoid crossing perimeters nello slicer.

8. Difetti Strutturali: Isotropia e Resistenza

Uno dei limiti intrinseci della stampa FDM è la anisotropia meccanica: la resistenza varia in base all’orientamento dei layer.

Consigli pratici:

• Orientare il modello in modo che le sollecitazioni principali siano parallele ai layer.
• Aumentare la temperatura di estrusione per migliorare la fusione tra strati.
• Usare infill più denso (30–50%) per pezzi strutturali.
• Scegliere materiali rinforzati (PETG-CF, Nylon-CF, ASA) per parti funzionali.

9. Adesione Inter-Strato (Layer Adhesion)

Una scarsa adesione tra layer provoca fragilità e rotture verticali.

Fattori determinanti:

• Temperatura troppo bassa o ventilazione eccessiva.
• Contaminazione del filamento (polvere, umidità).
• Alte velocità di stampa.

Come migliorare:

• Aumentare la temperatura di estrusione di 5–10 °C.
• Ridurre la ventilazione (o disattivarla per ABS e Nylon).
• Mantenere il filamento asciutto e pulito.

10. Cedimento del Top Layer (Pillowing)

Il pillowing si manifesta con piccole cavità o bolle sulla superficie superiore del modello.

Cause:

• Ventilazione insufficiente negli ultimi layer.
• Numero di top layer troppo basso.
• Riempimento interno insufficiente.

Rimedi:

• Aumentare i top solid layers (almeno 5 per layer da 0.2 mm).
• Incrementare la densità dell’infill (dal 15% al 25–30%).
• Migliorare la ventilazione sugli ultimi strati.

Conclusione: L’Approccio Metodico

La stampa 3D non è una scienza esatta, ma un equilibrio dinamico di parametri interdipendenti.
Il modo migliore per affrontare le problematiche è procedere in modo metodico, isolando un problema alla volta e annotando ogni variazione.

Con esperienza, comprensione dei materiali e una buona calibrazione, ogni stampatore può trasformare gli errori iniziali in preziose lezioni pratiche.
Ricorda: non esiste una “stampa perfetta”, ma un processo di miglioramento continuo — esattamente ciò che rende la stampa 3D così affascinante.
